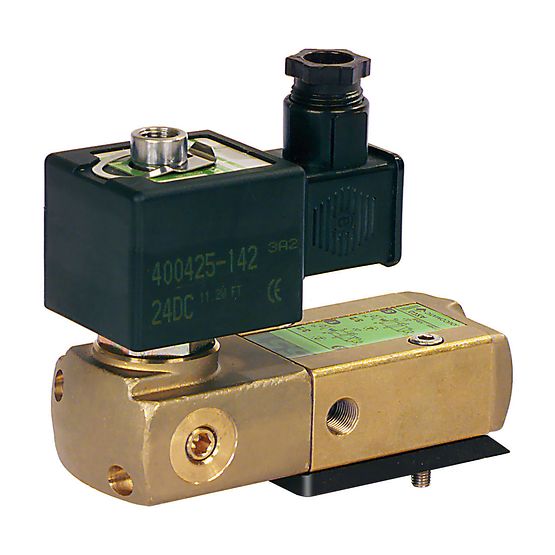

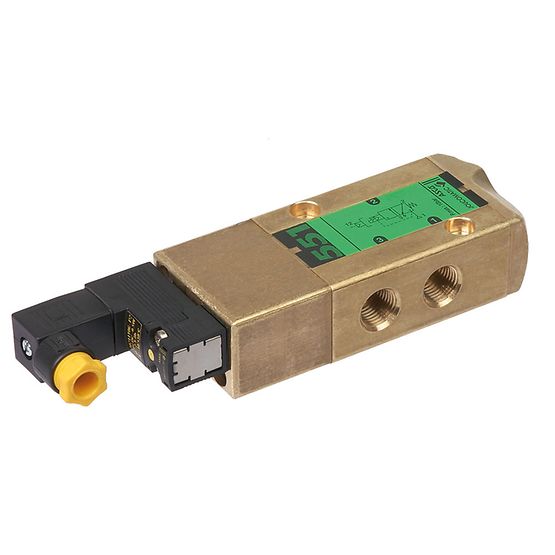

Золотниковий електромагнітний клапан ASCO™ 551

  1. Home›

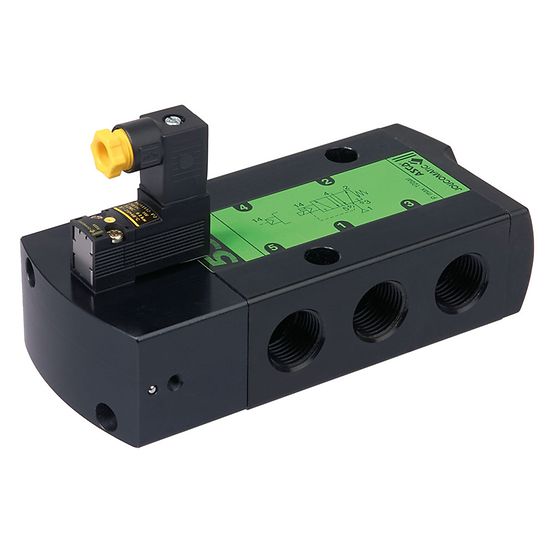

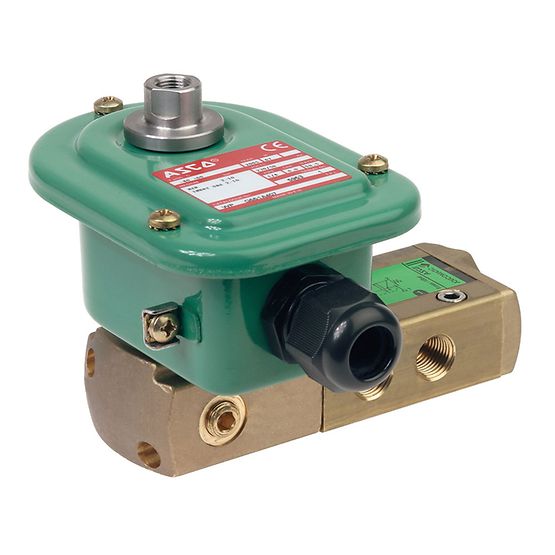

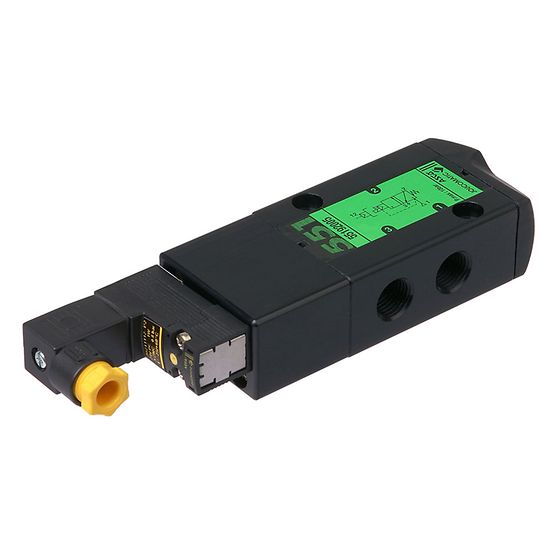

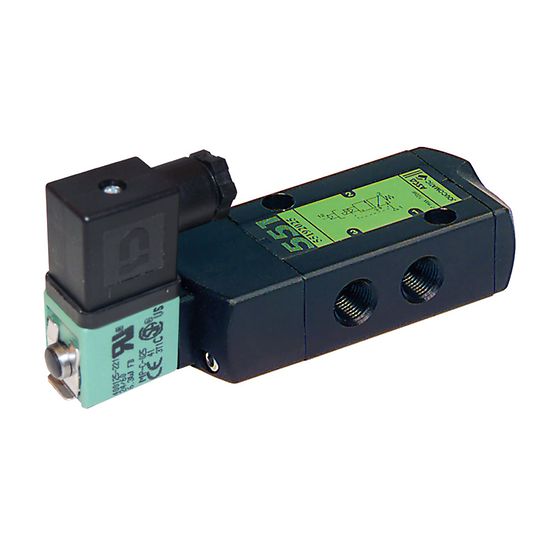

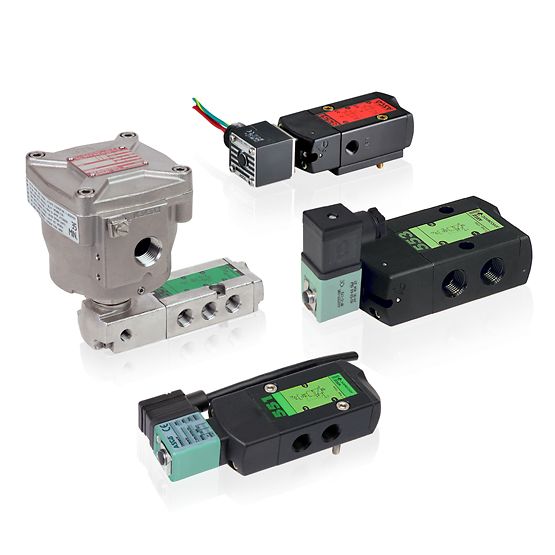

Серія ASCO 551 — це лінійка компактних електромагнітних золотникових клапанів, які ідеально підходять для керування повітрям або інертним газом у складних умовах. Унікальна конструкція клапанів поєднує в собі тверді Т-подібні ущільнення та гнучкі ущільнювальні кільця, які забезпечують герметичне закриття, стійкість до бруду та надійність у багатомільйонних циклах. Серія 551 поставляється в корпусах з анодованого алюмінію, латуні та нержавіючої сталі з ?-дюймовими з’єднаннями NPT і BSP. Він підходить для суворих умов, які зустрічаються в хімікатах, нафтопереробці, харчових продуктах і напоях, а також у біологічній обробці.


Технічні характеристики

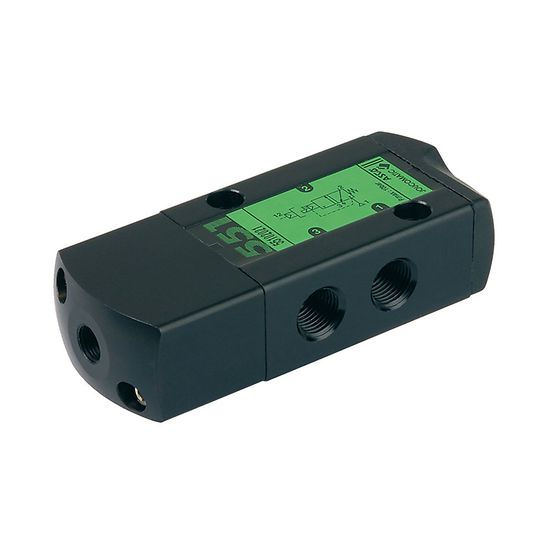

Привід клапана - Соленоїд - Air Pilot
Матеріал корпусу - Латунь, нержавіюча сталь, алюміній
Носій - Повітря, інертний газ
Розмір труби / порту - 1/4 дюйма
Тип порту - G ISO228/1-G BSPP, NPTF
Функція - 3-канальний - 3/2 нормально закритий, 4-канальний - 5/2, 4-канальний - 5/3 - закритий центр, 4-канальний - 5/3 - відкритий центр
Потік - Від 0,5 Cv до 1,0 Cv, від 0,43 до 0,86 Kv
Напруга - 24 AC, 110 AC, 120 AC, 220 AC, 480 AC, 6 DC, 12 DC, 24 DC, 120 DC, 240 DC | 50, 60
Максимальний перепад/максимальний робочий тиск - Вакуум до 150 PSIG
Операційне середовище - Корозійний, небезпечний, закритий, зовнішній
Стандарти / Положення - Зона ATEX 1-21, зона ATEX 2-22, клас I розділ 1, клас II розділ 1, SIL, тип 1, тип 2, тип 3, тип 3S, тип 4, тип 4X, тип 6, тип 6P, тип 7 , тип 9
Температура: -60°C до 80°C

Особливості

  • Доступний у двох версіях, що монтуються безпосередньо на приводи з інтерфейсом NAMUR відповідно до VDI/VDE 3845 або з різьбою для монтажу на трубі
  • Корпус клапана з алюмінію, латуні або нержавіючої сталі 316L
  • Вихлопні отвори є трубопровідними, що забезпечує кращий захист від агресивного середовища
  • DIN, водонепроникні та вибухозахищені соленоїди доступні для використання в критично важливих і небезпечних зонах
  • Малопотужні конструкції ідеально підходять для віддалених і альтернативних енергоблоків
  • Інтегрований вентиляційний блок вентиляційних отворів на стороні пружини приводу для випуску, запобігаючи корозії
  • Доступні конструкції з одним і двома електромагнітами, які монтуються в будь-якому положенні
  • Global Ex схвалення; ATEX, IEC EX, NEPSI, CUTR, KOSHA, UL, CSA, InMetro
  • Усі порти NAMUR на одній стороні для кращого захисту від води та ПИЛУ
  • Доступні всі вибухозахищені соленоїди: Ex d, Ex mb, Ex ia/Ib, Ex e mb, NEMA

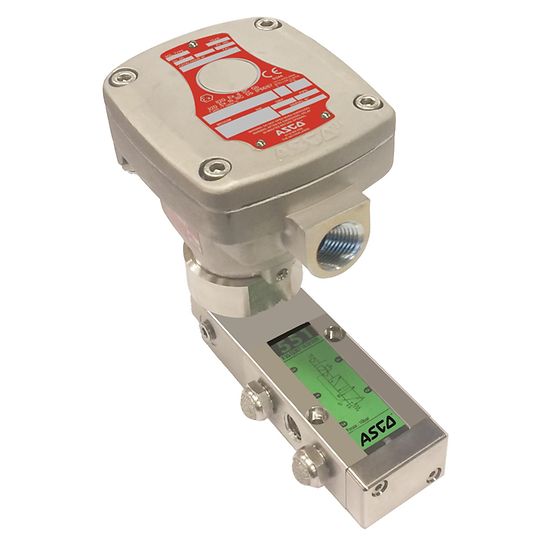

  • Доступний в арктичній версії, придатній для використання при температурах до -60°C
  • Компактний золотниковий клапан, який можна конвертувати з 3/2 на 5/2 з конструкцією пластини з одним потоком (лише для серії 551)
