Вибрационная опора ROSTA ABI

Осцилюючі кріплення ROSTA типу ABI - це еластичні коромисла, що не потребують обслуговування, для опори або підвіски вібраційного обладнання, що вільно коливається, з широким розмаїттям конструкцій і систем приводу. Вони допомагають рушійним силам у напрямку транспортування та забезпечують хороше лінійне спрямування коливальної частини машини. Конструкція пантографа осцилюючого кріплення допускає велике відхилення пружини під навантаженням, що призводить до низьких власних частот (приблизно до 2,2 Гц) і, отже, надзвичайно високої ефективності ізоляції щодо опорної конструкції. Велика поперечна стійкість осцилюючих кріплень ROSTA запобігає хитанню корпусу екрана, яке є типовим для гвинтових пружинних кріплень, що проходять через резонансну частоту.Усі осцилюючі кріплення ABI виготовлені з нержавіючої сталі (AISI 304) і взаємозамінні з синіми кріпленнями AB!

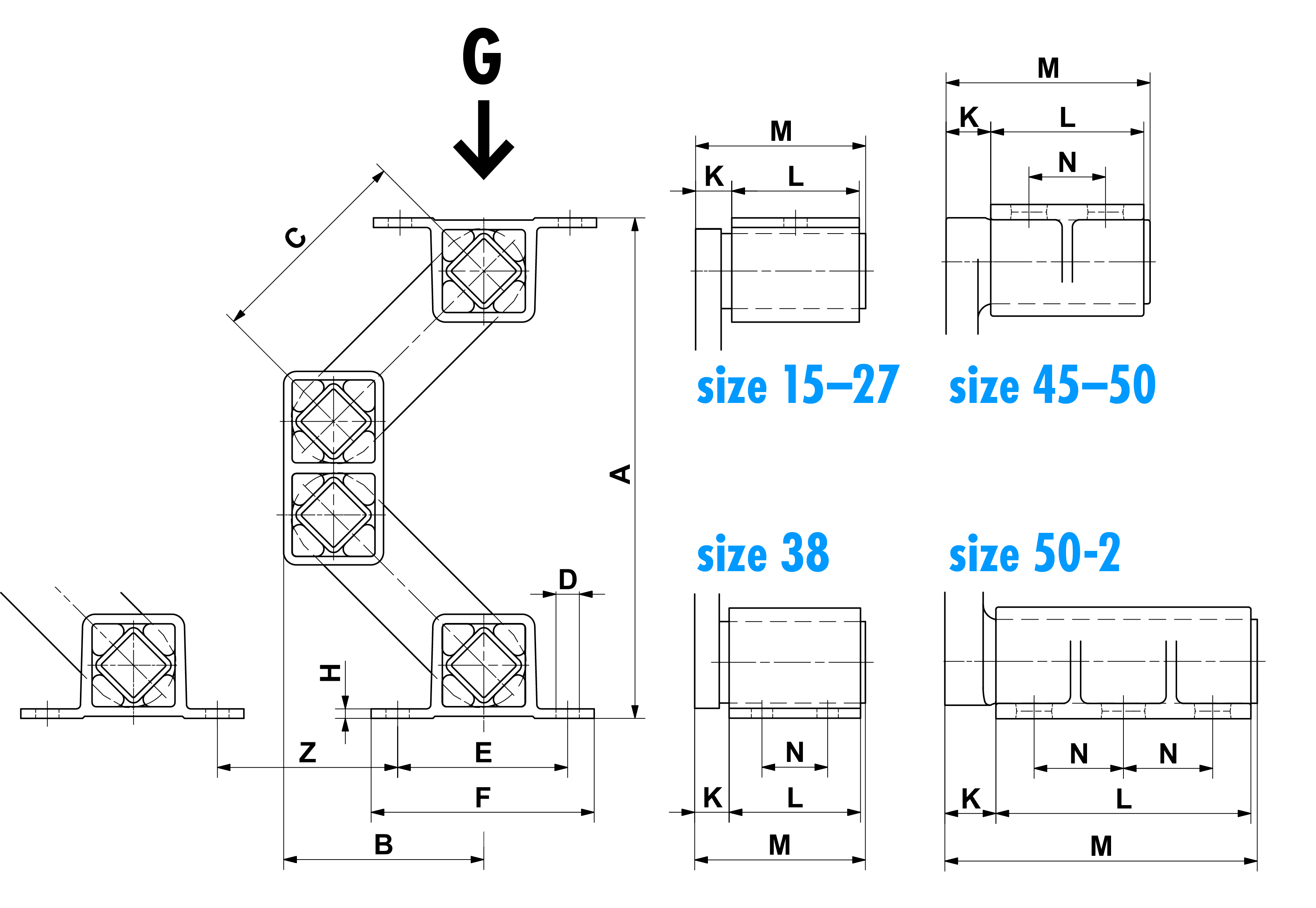

Art. No.	Type	A	B	C	D	E	F	H	K	L	N	M	Z
07 171 107	ABI 15	168	70	80	7x10	50	65	3	10	40	–	52	65
07 171 114	ABI 18	208	88	100	9x15	60	80	3.5	14	50	–	67	80
07 171 109	ABI 27	235	94	100	11x20	80	105	4.5	17	60	–	80	80
07 171 110	ABI 38	305	120	125	13x20	100	125	6	21	80	40	104	100
07 171 111	ABI 45	353	137	140	13x26	115	145	8	28	100	58	132	115
07 171 112	ABI 50	380	150	150	17x27	130	170	12	35	120	60	160	140
07 171 113	ABI 50-2	380	150	150	17x27	130	170	12	40	200	70	245	140

Art. No.	Type	Load capacity G [N]	Natural frequency Gmin. – Gmax. [Hz]	A max. load	B max. load	Weight (kg)
07 171 107	ABI 15	70 - 180	4.0 – 2.8	114	88	0.9
07 171 114	ABI 18	120 - 350	3.7 – 2.6	146	109	1.7
07 171 109	ABI 27	250 - 800	3.7 – 2.7	170	116	3.3
07 171 110	ABI 38	600 - 1600	3.0 – 2.4	225	147	7.6
07 171 111	ABI 45	1200 - 3000	2.8 – 2.3	257	168	13.5
07 171 112	ABI 50	2500 - 6000	2.4 – 2.1	277	184	21.9
07 171 113	ABI 50-2	4200 - 10000	2.4 – 2.1	277	184	35.4

Завантажити каталог:

https://www.techvitas.com.ua/file/2023/11/08/AB-ABI.pdf
