Вібраційна опора ROSTA STI
Головки осцилюючого приводу ROSTA типу STI є гнучкими з'єднаннями, що передають зусилля прискорення від ексцентрикового приводу до осцилюючої частини машини - без люфтів, тихо, надійно та не вимагаючи обслуговування. Таким чином усуваються загальні проблеми з обслуговуванням, які є загальною характеристикою цих компонентів приводу.Внутрішня квадратна ділянка (ядро) і жолоб з’єднані між собою так званою «вилкою». Зовнішній корпус прикручується до кривошипної тяги повзуна і фіксується. Доступна права або ліва різьба, що дозволяє легко регулювати довжину кривошипа. Головки приводів виготовлені з алюмінію.

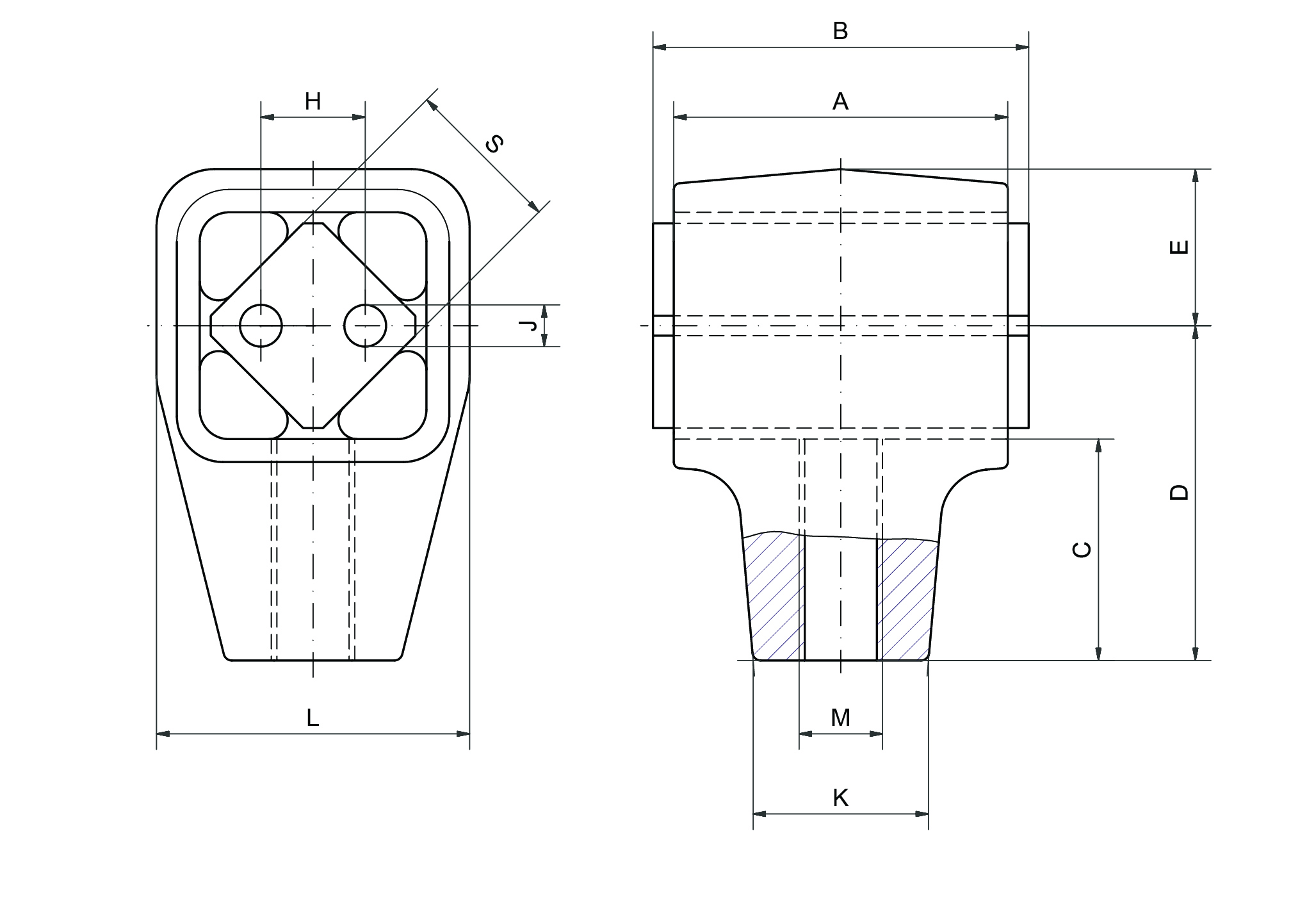

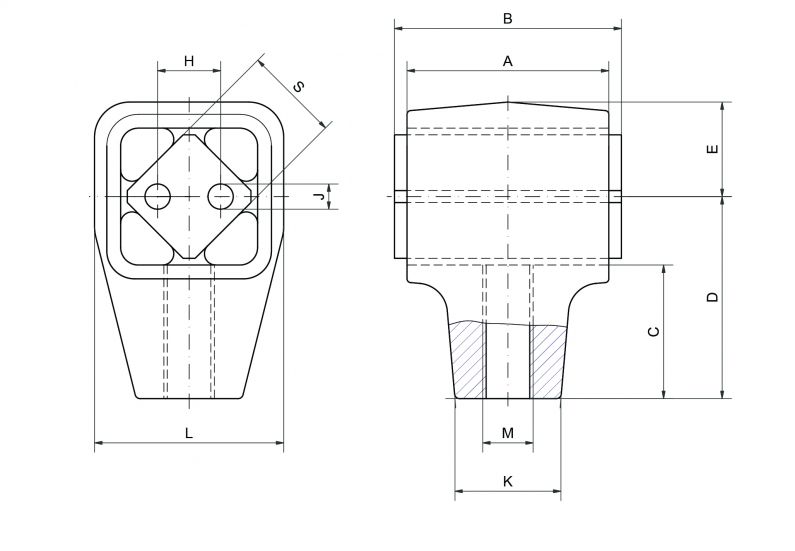

| Art. No. | Type |
Max. acceler. force F [N] |
ns [min-1] max. αST + 5° | A | B | C | D | E | H | J | ¨K | L | M | ¨S |
Mass (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 151 111 | STI 18 | 400 | 600 | 50 | 55 | 31,5 | 45 | 20 | 12 | 6 | 22 | 39 | M12 | 18 | 0.5 |
| 07 161 111 | STI 18L | 400 | 600 | 50 | 55 | 31,5 | 45 | 20 | 12 | 6 | 22 | 39 | M12-LH | 18 | 0.5 |
| 07 151 112 | STI 27 | 1000 | 560 | 60 | 65 | 40,5 | 60 | 27 | 20 | 8 | 28 | 54 | M16 | 27 | 1.1 |
| 07 161 112 | STI 27L | 1000 | 560 | 60 | 65 | 40,5 | 60 | 27 | 20 | 8 | 28 | 54 | M16-LH | 27 | 1.1 |
