Вібраційна опора ROSTA AS-PV
Коромисла підвіски РОСТА типу AS-PV і AS-C не потребують обслуговування, пружні напрямні, які використовуються для тих же цілей, що й коливальний монтаж типу AU. Ця недорога модель підходить для фіксованих відстаней між двома підшипниками (довжина коромисла A). Типи AS-PV монтуються на корито або раму машини за допомогою кріпильних фланців.Корпуси і внутрішні квадратні секції виготовлені зі зварної сталі. Сердечник типу АС-ПВ оснащений фіксуючими пластинами, подібними до типу АС.

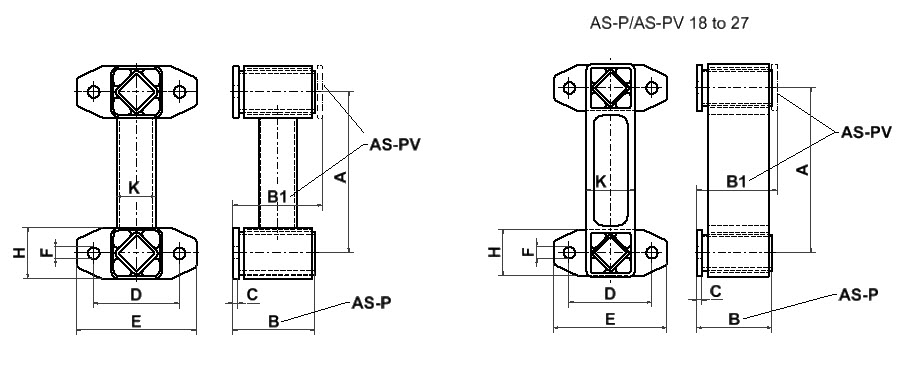

| Art. No. | Type |
[N]max. load capacity per rocker [N] | cd [N/mm]* | A | B1 | C | D | øE | øF | H | øK |
Weight (kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 091 001 | AS-PV 15 | 100 | 75 | 60 | 5 | 100 | 56 | 4 | 50 | 70 | 7 | 25 | 18 | 0.4 |
| 07 091 012 | AS-PV 18 | 200 | 150 | 120 | 11 | 120 | 68 | 5 | 60 | 85 | 9 | 35 | 34 | 0.6 |
| 07 091 013 | AS-PV 27 | 400 | 300 | 240 | 12 | 160 | 80 | 5 | 80 | 110 | 11.5 | 45 | 47 | 1.2 |
| 07 091 004 | AS-PV 38 | 800 | 600 | 500 | 19 | 200 | 104 | 6 | 100 | 140 | 14 | 60 | 40 | 2.8 |
| 07 091 005 | AS-PV 45 | 1600 | 1200 | 1000 | 33 | 200 | 132 | 8 | 130 | 180 | 18 | 70 | 45 | 4.7 |
| 07 091 006 | AS-PV 50 | 2500 | 1800 | 1500 | 37 | 250 | 160 | 10 | 140 | 190 | 18 | 80 | 60 | 8.3 |
