Вібраційна опора ROSTA AS-P
Коромисна підвіска ROSTA типу AS-P і AS-C — це еластичні напрямні, що не потребують обслуговування, і використовуються для тих же цілей, що й осцилюючі кріплення типу AU. Ця недорога модель підходить для фіксованих відстаней між двома підшипниками (довжина коромисла A). Типи AS-P кріпляться на корито або раму машини за допомогою кріпильних фланців.Корпуси і внутрішні квадратні секції виготовлені зі зварної сталі. Сердечник типу АС-П оснащений фіксуючими пластинами, аналогічними сердечникам типу АС.
| Art. No. | Type |
max. load capacity per rocker [N] |

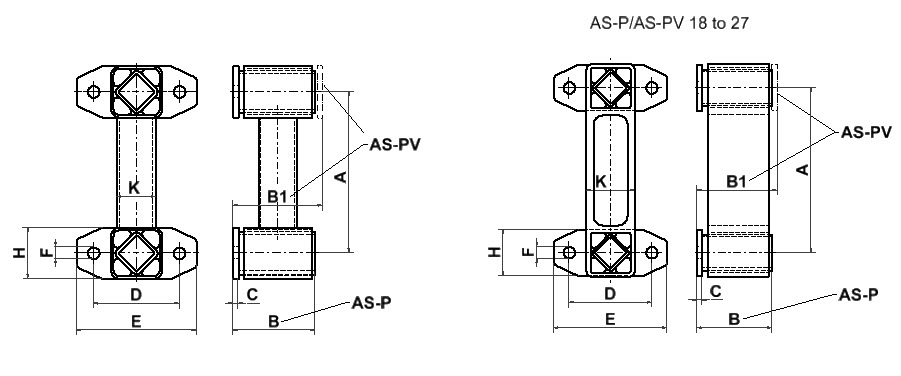

cd [N/mm] | A | B | C | D | øE | øF | H | øK |
Weight (kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 081 001 | AS-P 15 | 100 | 75 | 60 | 5 | 100 | 50 | 4 | 50 | 70 | 7 | 25 | 18 | 0,4 |
| 07 081 012 | AS-P 18 | 200 | 150 | 120 | 11 | 120 | 62 | 5 | 60 | 85 | 9 | 35 | 34 | 0,6 |
| 07 081 013 | AS-P 27 | 400 | 300 | 240 | 12 | 160 | 73 | 5 | 80 | 110 | 11,5 | 45 | 47 | 1,2 |
| 07 081 004 | AS-P 38 | 800 | 600 | 500 | 19 | 200 | 95 | 6 | 100 | 140 | 14 | 60 | 40 | 2,8 |
| 07 081 005 | AS-P 45 | 1600 | 1200 | 1000 | 33 | 200 | 120 | 8 | 130 | 180 | 18 | 70 | 45 | 4,7 |
| 07 081 006 | AS-P 50 | 2500 | 1800 | 1500 | 37 | 250 | 145 | 10 | 140 | 190 | 18 | 80 | 60 | 8,3 |
