Вібраційна опора ROSTA ABI-HD
Осцилюючий тип кріплення ABI-HD є версією "Heavy Duty" у сімействі кріплень AB підвісних екранів ROSTA. Наприклад, ABI-HD тип 50-2 пропонуєНа 40% більша вантажопідйомність порівняно зі стандартною версією AB 50-2 (14 000 замість 10 000 Н) завдяки дещо вищій власній частоті (f = приблизно 2,7 Гц замість 2,3 Гц). Кріплення екрану ABI-HD є ідеальною підвіскою для гірничодобувних і агрегатних екранів, які працюють із змінною потужністю заряду та менш чутливі до можливих ситуацій перевантаження. Крім того, через високу вантажопідйомність ці кріплення також призначені для сит, які піддаються ударним навантаженням (наприклад, заряджаються фронтальними завантажувачами).Усі осцилюючі кріплення ABI-HD виготовлені з нержавіючої сталі (AISI 304) і взаємозамінні з синіми кріпленнями AB-HD.

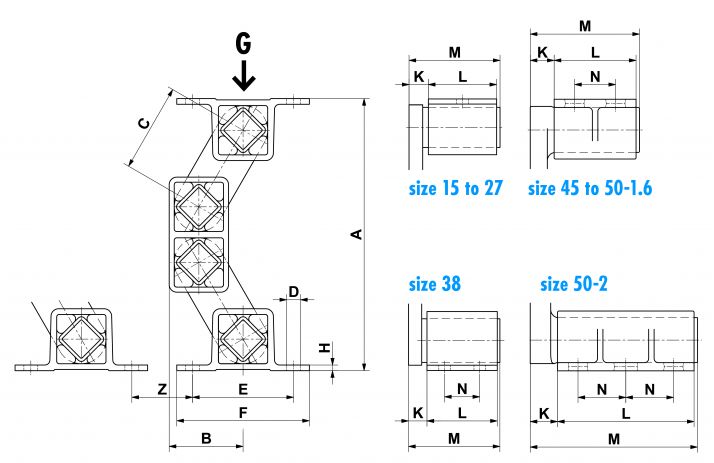

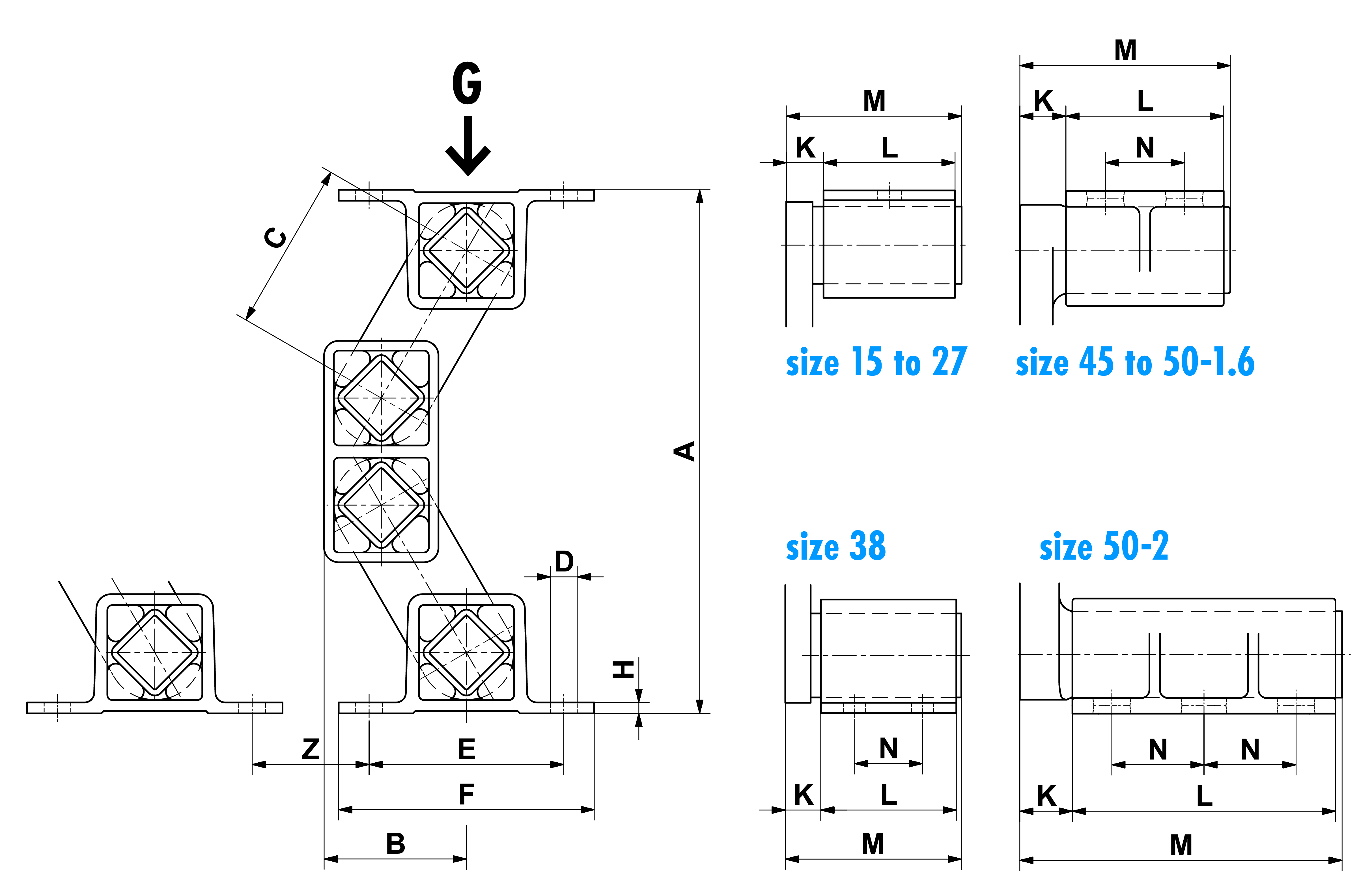

| Art. No. | Type | A | B | C | D | E | F | H | K | L | N | M | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 171 121 | ABI-HD 15 | 132 | 36 | 45 | 7x10 | 50 | 65 | 3 | 10 | 40 | – | 52 | 35 |
| 07 171 128 | ABI-HD 18 | 171 | 47 | 60 | 9x15 | 60 | 80 | 3.5 | 14 | 50 | – | 67 | 50 |
| 07 171 123 | ABI-HD 27 | 215 | 59 | 70 | 11x20 | 80 | 105 | 4.5 | 17 | 60 | – | 80 | 60 |
| 07 171 124 | ABI-HD 38 | 293 | 79 | 95 | 13x20 | 100 | 125 | 6 | 21 | 80 | 40 | 104 | 90 |
| 07 171 125 | ABI-HD 45 | 346 | 94 | 110 | 13x26 | 115 | 145 | 8 | 28 | 100 | 58 | 132 | 100 |
| 07 171 126 | ABI-HD 50 | 376 | 105 | 120 | 17x27 | 130 | 170 | 12 | 40 | 120 | 60 | 165 | 120 |
| 07 171 127 | ABI-HD 50-2 | 376 | 105 | 120 | 17x27 | 130 | 170 | 12 | 45 | 200 | 70 | 250 | 120 |
| Art. No. | Type | Load capacity G [N] | Natural frequency Gmin. – Gmax. [Hz] | A max. load | B max. load |
Weight (kg) |
|---|---|---|---|---|---|---|
| 07 171 121 | ABI-HD 15 | 150 - 400 | 5.8 – 3.6 | 107 | 50 | 0.8 |
| 07 171 128 | ABI-HD 18 | 300 - 700 | 4.9 – 3.2 | 141 | 64 | 1.5 |
| 07 171 123 | ABI-HD 27 | 500 - 1250 | 4.8 – 3.1 | 182 | 78 | 3.3 |
| 07 171 124 | ABI-HD 38 | 1200 - 2500 | 3.6 – 2.7 | 246 | 106 | 7.3 |
| 07 171 125 | ABI-HD 45 | 2000 - 4200 | 3.3 – 2.5 | 290 | 126 | 13.6 |
| 07 171 126 | ABI-HD 50 | 3500 - 8400 | 3.2 – 2.4 | 313 | 141 | 22.3 |
| 07 171 127 | ABI-HD 50-2 | 6000 - 14000 | 3.2 – 2.4 | 313 | 141 | 35.8 |
