Вібраційна опора ROSTA AB TWIN
ROSTA AB50 TWIN і 50-2 TWIN пропонують дуже високу вантажопідйомність завдяки спеціальній подвійній конструкції паралельних гумових підвісок, розташованих з кожного боку опорних важелів. Значення навантаження подвоєні порівняно з версіями AB 50 і AB 50-2.
Версії TWIN чудово підходять для монтажу великомасштабних грохотів і грохотів, включаючи рами з протилежним коливанням, де загальна вага машини становить десять і більше тон. Версії TWIN, завдяки ідентичній геометрії направляючої та власній частоті, також можуть комбінуватися зі стандартним AB 50/50-2 і встановлюватися на подавальному або розвантажувальному кінцях грохота, залежно від підтримуваної ваги.
Кріплення кріпляться болтами безпосередньо до ніжок із кулястого графіту до екрана та опорної конструкції.
Версії TWIN чудово підходять для монтажу великомасштабних грохотів і грохотів, включаючи рами з протилежним коливанням, де загальна вага машини становить десять і більше тон. Версії TWIN, завдяки ідентичній геометрії направляючої та власній частоті, також можуть комбінуватися зі стандартним AB 50/50-2 і встановлюватися на подавальному або розвантажувальному кінцях грохота, залежно від підтримуваної ваги.
Кріплення кріпляться болтами безпосередньо до ніжок із кулястого графіту до екрана та опорної конструкції.

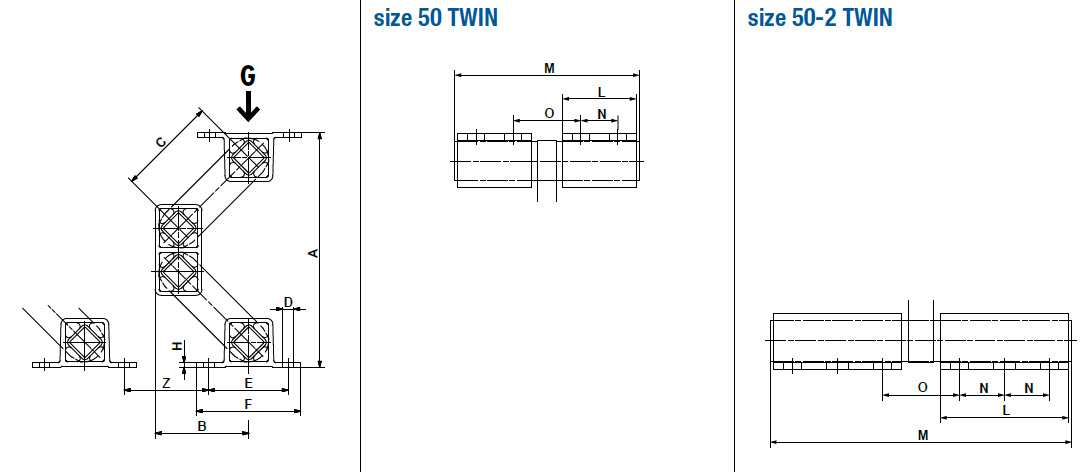

| Art. No. | Type | A | B | C | D | E | F | H | K | L | M | N | O | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 051 046 | AB 50 TWIN | 380 | 150 | 150 | 17 x 27 | 130 | 170 | 12 | 50 | 120 | 300 | 60 | 110 | 140 |
| 07 051 047 | AB 50-2 TWIN | 380 | 150 | 150 | 17 x 27 | 130 | 170 | 12 | 60 | 200 | 470 | 70 | 120 | 140 |
| Art. No. | Type | Load capacity G [N] | Natural frequency Gmin. – Gmax. [Hz] | A max. load | B max. load |
Weight (kg) |
|---|---|---|---|---|---|---|
| 07 051 046 | AB 50 TWIN | 5000 - 12000 | 2.4 – 2.1 | 277 | 184 | 26.5 |
| 07 051 047 | AB 50-2 TWIN | 8400 - 20000 | 2.4 – 2.1 | 277 | 184 | 40.7 |
