Вібраційна опора ROSTA AB-D

  1. Home›
AB-D пропонує набагато вищу вантажопідйомність, ніж AB, за такої ж компактної конструкції. Лінійного відхилення пружини під навантаженням все ще достатньо, щоб забезпечити для цього коливального агрегату відносно низьку власну частоту прибл. 3,2 Гц. При частоті вібратора або хвилі прибл. 16 Гц, цього достатньо для високої ефективності ізоляції прибл. 95%. Як і у випадку з усіма кріпленнями для просіювальних машин від ROSTA, характеристика AB-D сприяє лінійному коливанню грохота. Для контрольованого проходження через резонанс не потрібні бічні напрямні; кріплення збоку стійке. Цей недорогий осцилюючий агрегат забезпечує достатню ізоляцію для всіх установок, які не встановлені на високих платформах екрана або сталевих конструкціях «над землею».Блоки монтуються шляхом безпосереднього кріплення сталевих опор до екрану та опорної конструкції.Корпуси подвійних гумових підвісних вузлів виготовлені з алюмінієвого профілю для розмірів AB-D 18 до AB-D 45 і з кулястого графіту для трьох розмірів AB-D 50.

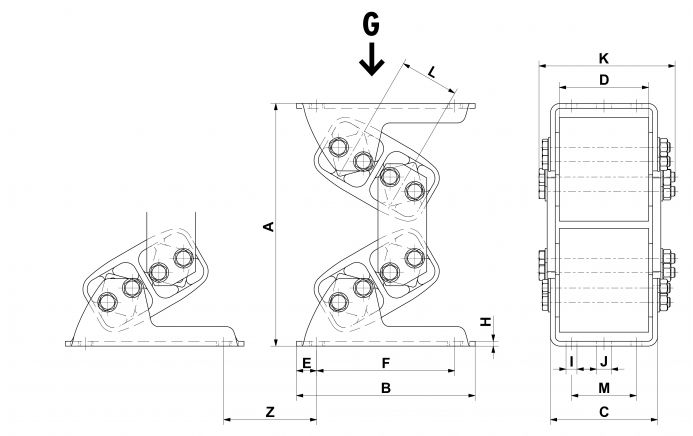

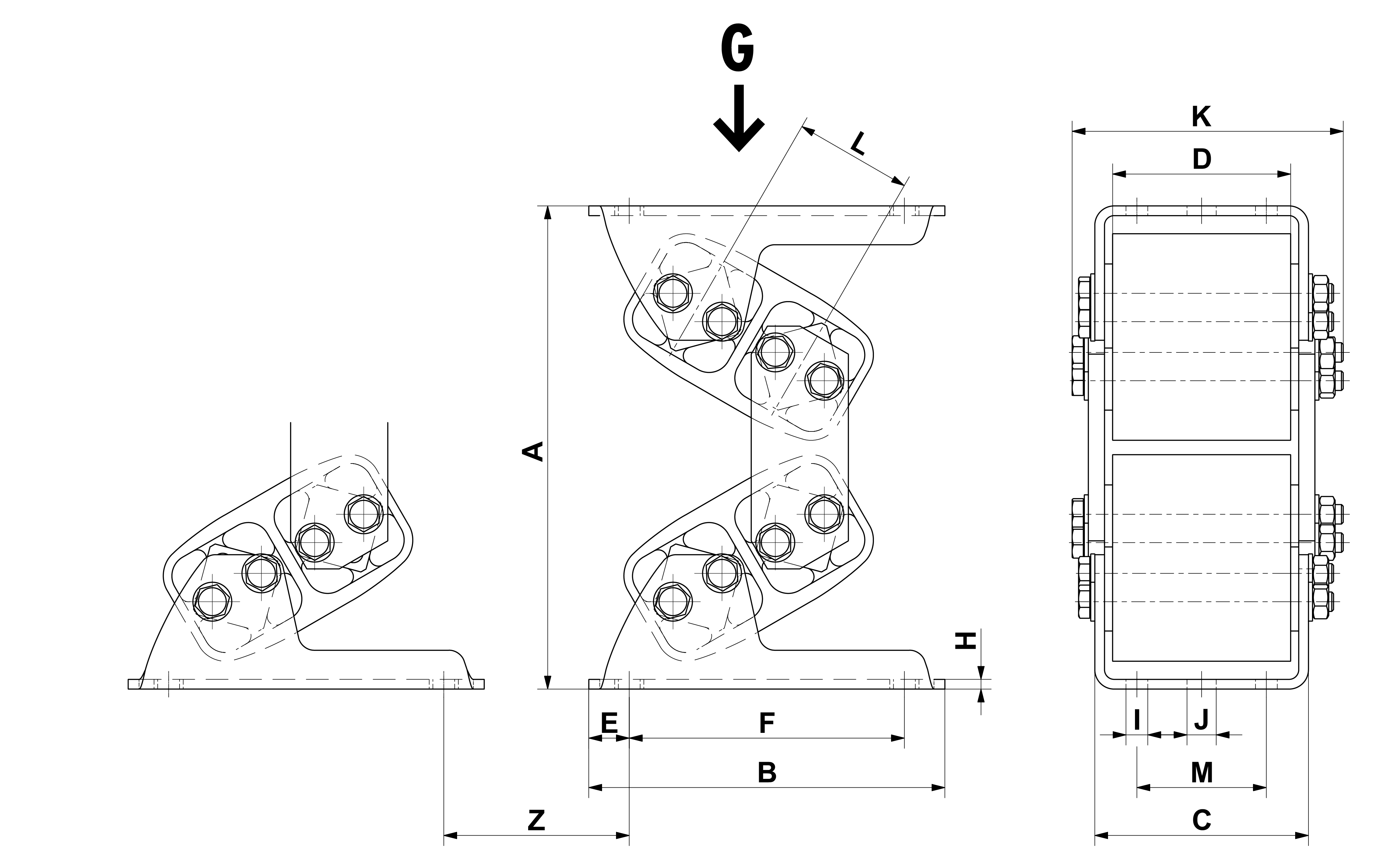

Art. No.TypeABCDEFHIJKLMZ
07 281 000 AB-D 18 137 115 61 50 12.5 90 3 9 9 74 31 30 30
07 281 001 AB-D 27 184 150 93 80 15 120 4 9 11 116 44 50 35
07 281 002 AB-D 38 244 185 118 100 17.5 150 5 11 13.5 147 60 70 40
07 281 003 AB-D 45 298 220 132 110 25 170 6 13.5 18 168 73 80 55
07 281 004 AB-D 50 329 235 142 120 25 185 6 13.5 18 166 78 90 55
07 281 005 AB-D 50-1.6 329 235 186 160 25 185 8 13.5 18 214 78 90 55
07 281 006 AB-D 50-2 329 235 226 200 25 185 8 13.5 18 260 78 90 55
Art. No.TypeLoad capacity G [N]Natural frequency Gmin. – Gmax. [Hz]AA max. load

Weight (kg)
07 281 000 AB-D 18 500 – 1200 6.1 - 4.4 137 112 1.3
07 281 001 AB-D 27 1000 – 2500 5.4 - 3.9 184 148 2.9
07 281 002 AB-D 38 2000 – 4000 4.3 - 3.4 244 199 7.5
07 281 003 AB-D 45 3000 – 6000 3.7 - 3.1 298 240 11.5
07 281 004 AB-D 50 4000 – 9000 3.7 - 2.9 329 272 13.8
07 281 005 AB-D 50-1.6 6000 – 12000 3.6 - 2.9 329 272 18.5
07 281 006 AB-D 50-2 8000 – 16000 3.5 - 2.8 329 272 22.5

Завантажити каталог:
https://www.techvitas.com.ua/file/2023/11/11/Vibration_support_ROSTA_AB-D.pdf
