Управління гідравлічною подачею

Управління гідравлічною подачею

Гідравлічне регулювання подачі від ACE рекомендується як ідеальне рішення, наприклад під час пиляння, різання, свердління та для запобігання ефекту ковзання палиці серед пневматичних циліндрів. Їх можна точно регулювати та забезпечувати швидкість від 12 мм / хв. з дуже низьким зусиллям подачі або до 38 м / хв. з високою нормою подачі.
Готові до встановлення гідравлічні регулятори подачі, що не потребують технічного обслуговування, є автономними, гідравлічні елементи регулюються точним дроселем. Швидкість подачі встановлюється зовні, повертаючи регулятор налаштування. Випробувані прокатні діафрагми, що використовуються в багатьох амортизаторах ACE, також служать динамічним ущільнювальним елементом для герметичного ущільнення, а також компенсацією обсягу штока поршня та елемента скидання.


Регулюйте швидкість подачі найкращим чином!

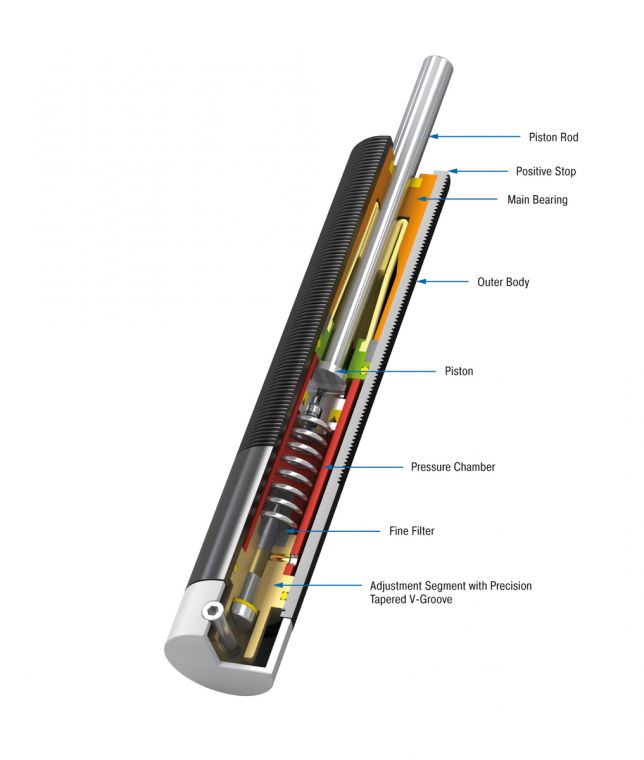

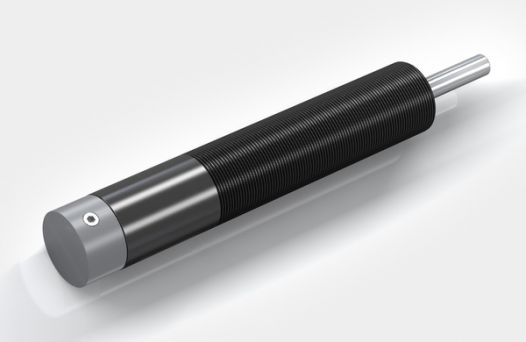

Гідравлічне керування подачею VC25EUFT

Для точного регулювання швидкості подачі

Регульоване
зусилля стиснення Від 30 Н до 3500 Н
Хід від 15 мм до 125 мм

Точне налаштування для будь-якого типу застосування: гідравлічні регулятори подачі сімейства продуктів VC ідеально підходять для точного налаштування постійних швидкостей подачі. Різьба зовнішнього корпусу цього закритого гідравлічного елемента дозволяє легко збирати. Також можуть поставлятися конструкції з гладким корпусом.

Оскільки гідравлічна олива витісняється через отвір дросельної заслінки, досягається постійна швидкість подачі під час ходу. У моделях з ходом до 55 мм перевірена рухома діафрагма, відома з амортизаторів ACE, служить динамічним ущільненням, компенсацією об’єму штока поршня та елементом скидання.

Прецизійні гідравлічні регулятори подачі сімейства продуктів VC використовуються в автомобільній та промисловій промисловості, а також в автоматизації, машинобудуванні та електронній промисловості.

TYPES BASIC TYPES Stroke mm Compression force min.N Compression force max.N
VC2515EUFT VC25EUFT 15 30 3,5
VC2530EUFT VC25EUFT 30 30 3,5
VC2555EUFT VC25EUFT 55 35 3,5
VC2575EUFT VC25EUFT 75 50 3,5
VC25100EUFT VC25EUFT 100 60 3,5
VC25125EUFT VC25EUFT 125 70 3,5

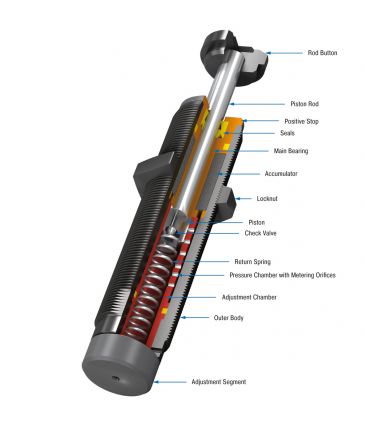

Гідравлічне керування подачею FA, MA, MVC

Призначений для застосування з низькими вимогами до точності

Регульоване
зусилля стиснення Від 8 Н до 3500 Н
Хід від 7 мм до 40 мм

Багато варіантів застосування: гідравлічні елементи керування подачею в моделях FA, MA та MVC подібні до елементів у моделі VC. Однак ці гідравлічні елементи керування були розроблені для застосувань, які потребують меншої точності.

Також є багато аксесуарів для моделей FA, MA та MVC. Усі вироби готові до монтажу, не потребують обслуговування, мають стабільну температуру та не мають ефекту ковзання. Швидкість від 12 мм/хв. можна рухати з низькою силою тяги за допомогою регулювального гвинта на основі гідравлічного керування.

Гідравлічні регулятори подачі з позначеннями FA, MA і MVC особливо використовуються в модулях маніпуляції або лінійних каретках, а також для застосувань зі зміною даних про використання.

TYPES

Energy capacity Nm/cycle

Energy capacity Nm/h

Effective weight min.kg

Effective weight max.kg

MA30EUM 3.5 5,650 0.23 15
MA50EUM-B 5.5 13,550 4.50 20
MA35EUM 4.0 6,000 6.00 57
MA150EUM 22.0 35,000 1.00 109
TYPES Stroke mm Compression force min.N Compression force max.N
MVC225EUM 19 25 1,750
MVC600EUM 25 65 3,500
MVC900EUM 40 70 3,500
FA1008V-B 8 10 180
