Універсальне з'єднання ROSTA AK

Універсальні шарніри РОСТА типу АК - це еластичні шарніри, які не потребують обслуговування і можуть рухатися в будь-якому напрямку. Вони використовуються як універсальні шарнірні опори для монтажу або підвішування гіраторних грохотів, сортувальних столів, перекидних осциляторів, сортувальників і сортувальних машин, що мають позитивний рух від ексцентриків або вільно коливаються з незбалансованим приводом.Типи від АК 27 до АК 100-4 мають корпуси із заліза SC, усі інші типорозміри виготовлені зі зварних сталевих конструкцій. Типи від AK 15 до AK 50 мають алюмінієвий квадратний профіль, інші розміри мають сталеві сердечники.

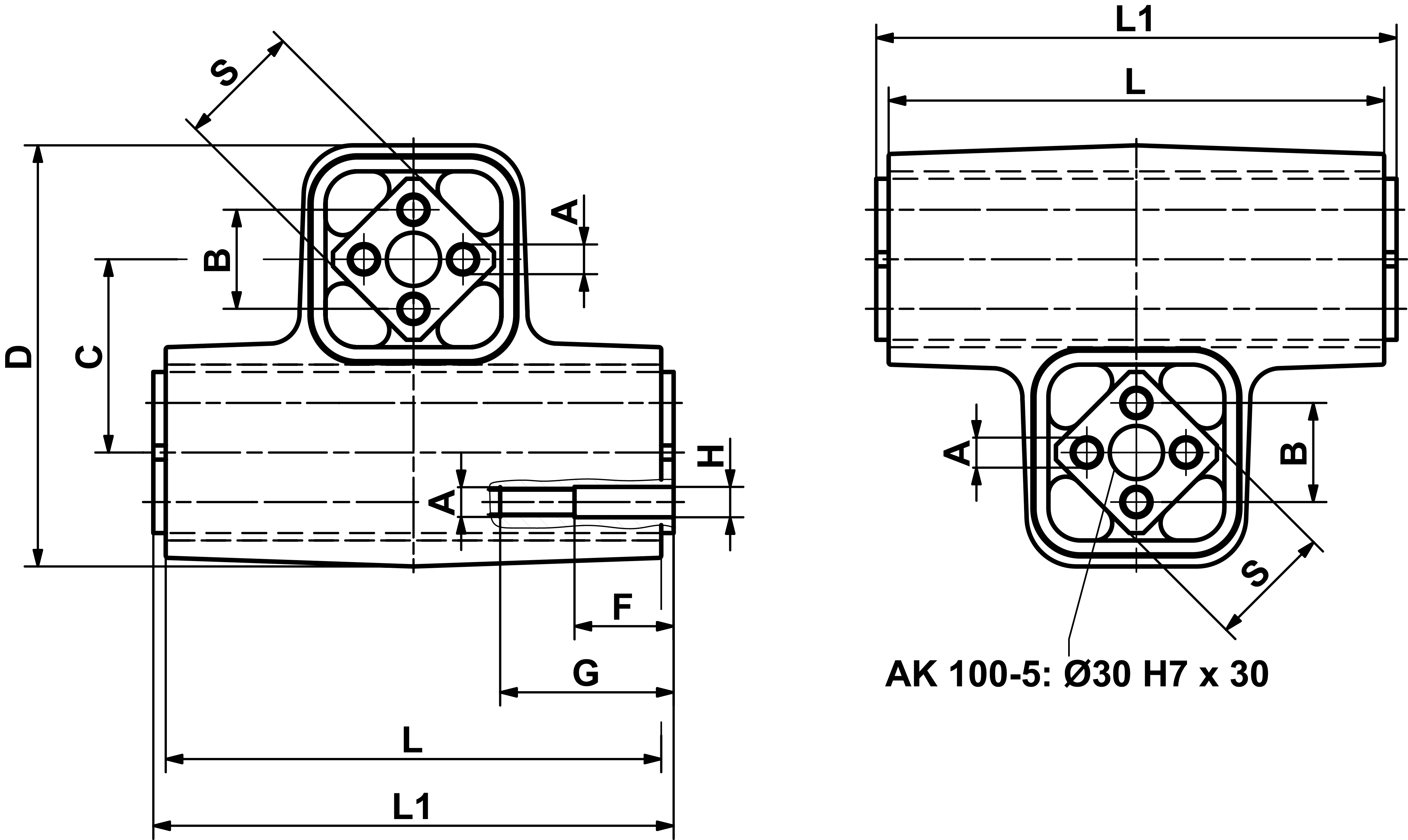

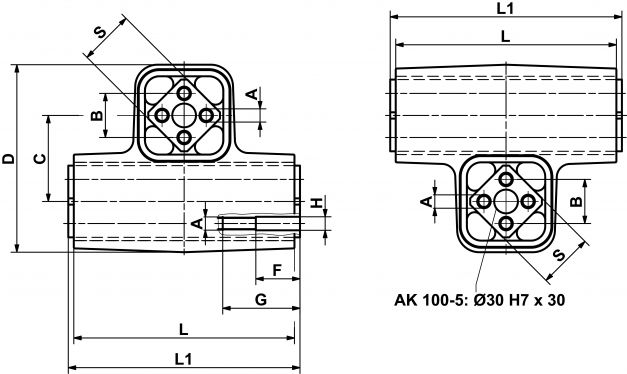

Art. No.	Type	A	B	C	D	F	G	øH	L	L1	¨S
07 061 001	AK 15	5	10	27	54	–	–	–	60	65	15
07 061 002	AK 18	6	12	32	64	–	–	–	80	85	18
07 061 003	AK 27	8	20	45	97	–	–	–	100	105	27
07 061 004	AK 38	10	25	60	130	–	–	–	120	130	38
07 061 005	AK 45	12	35	72	156	–	–	–	150	160	45
07 061 011	AK 50	M12	40	78	172	40	70	12.25	200	210	50
07 061 012	AK 60	M16	45	100	218	50	80	16.5	300	310	60
07 061 013	AK 80	M20	60	136	283	50	90	20.5	400	410	80
07 061 009	AK 100-4	M24	75	170	354	50	100	25	400	410	100
07 061 010	AK 100-5	M24	75	170	340	50	100	25	500	510	100

Art. No.	Type	Max. load G [N] per column, hanging	Max. load G [N] per column, staying crank driven	Max. load G [N] per column, staying free oscillating	Weight (kg)
07 061 001	AK 15	160	128	80	0.4
07 061 002	AK 18	300	240	150	0.6
07 061 003	AK 27	800	640	400	1.9
07 061 004	AK 38	1600	1280	800	3.7
07 061 005	AK 45	3000	2400	1500	6.7
07 061 011	AK 50	5600	4480	2800	11.4
07 061 012	AK 60	10000	8000	5000	37.4
07 061 013	AK 80	20000	16000	10000	85.4
07 061 009	AK 100-4	30000	24000	15000	124
07 061 010	AK 100-5	40000	32000	20000	137

Завантажити каталог:

https://www.techvitas.com.ua/file/2023/11/11/Universal_connection_ROSTA_AK.pdf
