Модуль подвійної підвіски ROSTA AD-PV
Двопідвісні агрегати ROSTA типу AD-PV/AD-C використовуються для підвішування та підтримки двомасових шейкерних систем. Центральна точка для фіксації рами знаходиться в середині подвійного коромисла.Монтаж вузлів підвіски AD-PV здійснюється за допомогою кріпильних фланців.Корпуси і внутрішні квадратні секції виготовлені зі зварної сталі. Сердечник типу AD-P оснащений фіксуючими пластинами, сконструйованими аналогічно типу АС.
| Art. No. | Type |
max. load capacity per rocker [N] |

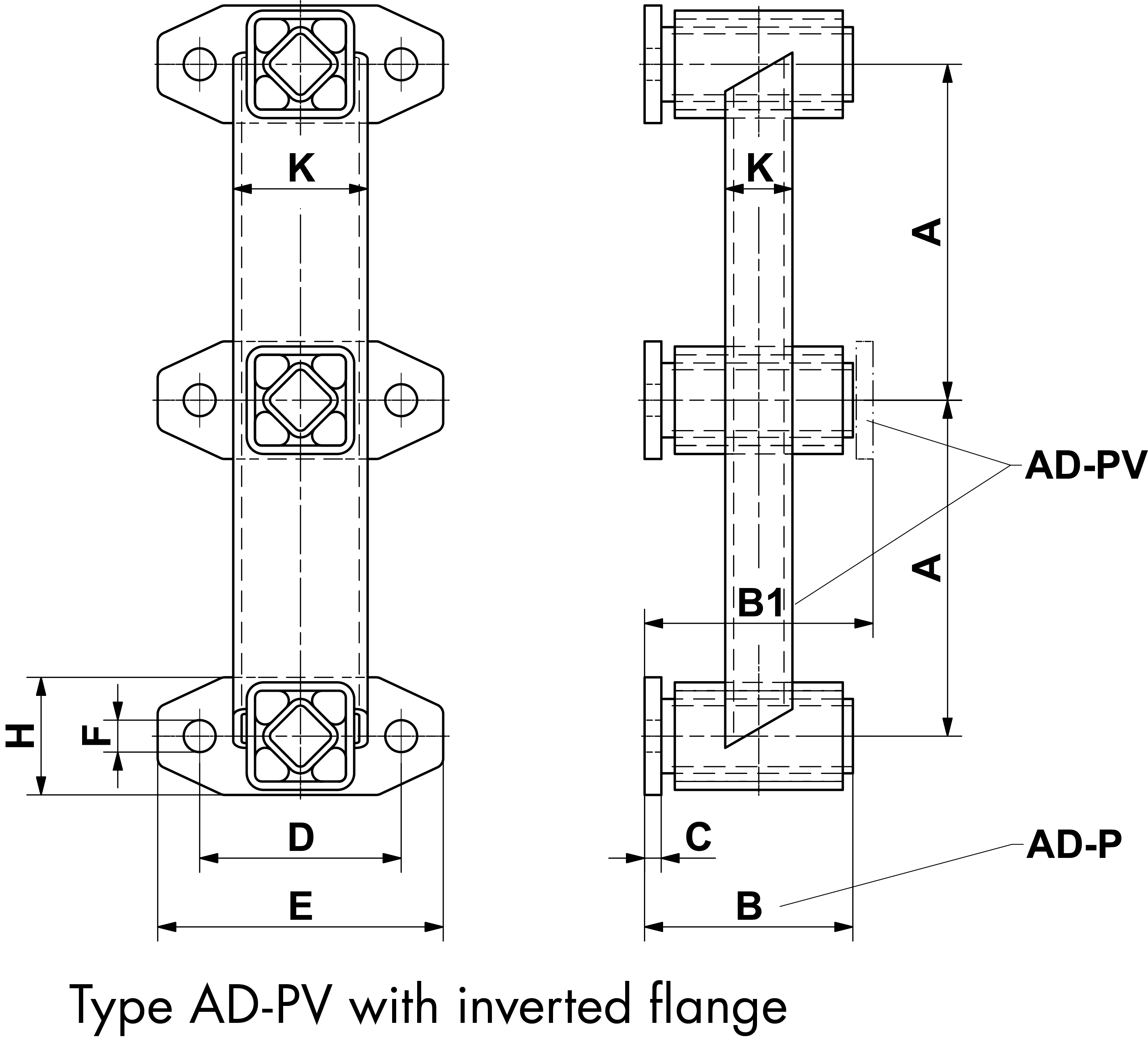

cd [N/mm]* | A | B1 | C | D | øE | F | H | K |
Weight (kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 121 001 | AD-PV 18 | 200 | 150 | 120 | 23 | 100 | 68 | 5 | 60 | 85 | 9,5 | 35 | 40 x 20 | 1.2 |
| 07 121 002 | AD-PV 27 | 400 | 300 | 240 | 31 | 120 | 80 | 5 | 80 | 110 | 11,5 | 45 | 55 x 34 | 2.6 |
| 07 121 003 | AD-PV 38 | 800 | 600 | 500 | 45 | 160 | 104 | 6 | 100 | 140 | 14 | 60 | 70 x 50 | 5.0 |
| 07 121 004 | AD-PV 45 | 1600 | 1200 | 1000 | 50 | 200 | 132 | 8 | 130 | 180 | 18 | 70 | 80 x 40 | 8.5 |
| 07 121 005 | AD-PV 50 | 2500 | 1800 | 1500 | 56 | 250 | 160 | 10 | 140 | 190 | 18 | 80 | 90 x 50 | 12.9 |
