Модуль подвійної підвіски ROSTA AD-C
Двопідвісні агрегати ROSTA типу AD-P/AD-C використовуються для підвішування та підтримки двомасових шейкерних систем. Центральна точка для фіксації рами знаходиться посередині подвійного коромисла.Модель AD-C розроблена для фрикційного зчеплення так само, як і тип AS-C. Корпуси і внутрішні квадратні секції виготовлені зі зварної сталі. Внутрішній квадратний перетин типу AS-C виготовлений з алюмінієвого профілю.
| Art. No. | Type |
max. load capacity per rocker [N] |

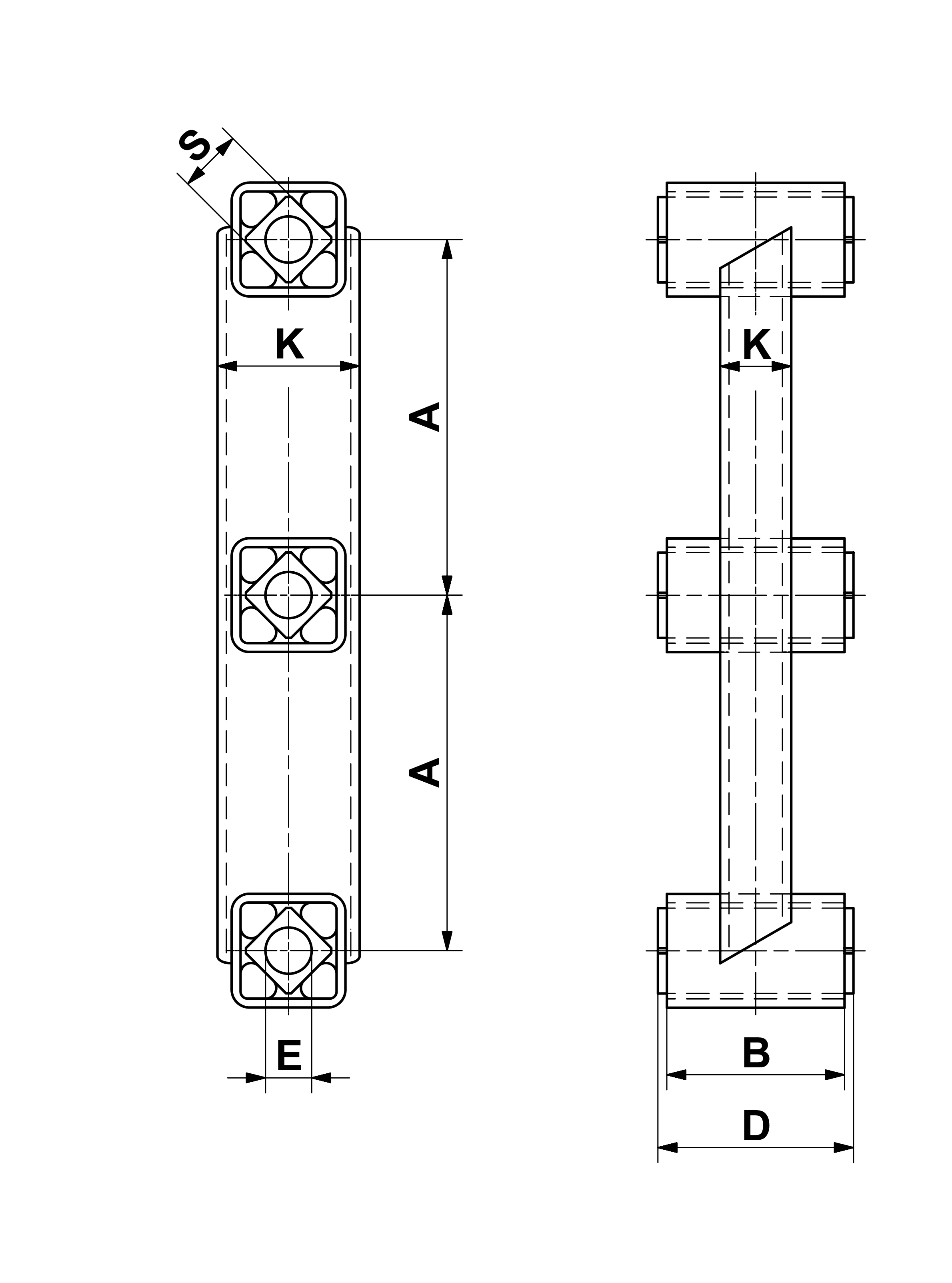

cd [N/mm] | A | B | D | øE | K | ¨S |
Weight (kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07 101 001 | AD-C 18 | 200 | 150 | 120 | 23 | 100 | 50 | 55 | 13 | 40 x 20 | 18 | 0,8 |
| 07 101 002 | AD-C 27 | 400 | 300 | 240 | 31 | 120 | 60 | 65 | 16 | 55 x 34 | 27 | 1,8 |
| 07 101 003 | AD-C 38 | 800 | 600 | 500 | 45 | 160 | 80 | 90 | 20 | 70 x 50 | 38 | 4,1 |
| 07 101 004 | AD-C 45 | 1600 | 1200 | 1000 | 50 | 200 | 100 | 110 | 24 | 80 x 40 | 45 | 6,1 |
