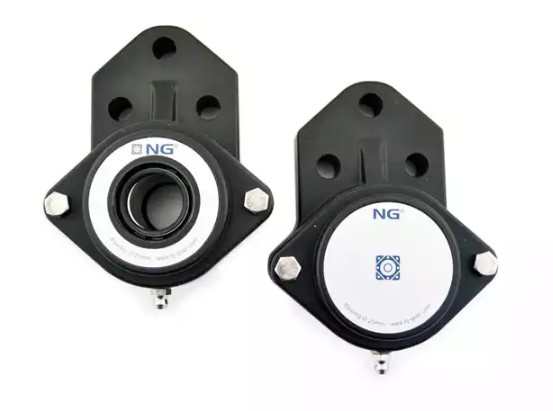

F3 - 3-болтові фланцеві підшипникові вузли
- Фланцевий корпус виконано з трьома монтажними отворами, розташованими так само, як і в інших чавунних фланцевих корпусах на ринку.
- Ніпель для мастила з нержавіючої сталі для оптимального заповнення харчової мастилом, запобігаючи утворенню конденсату в корпусі підшипника.
- IP66/67
- Підшипник не потребує обслуговування.
- Корпус фланця перевірений Данським технологічним інститутом
|

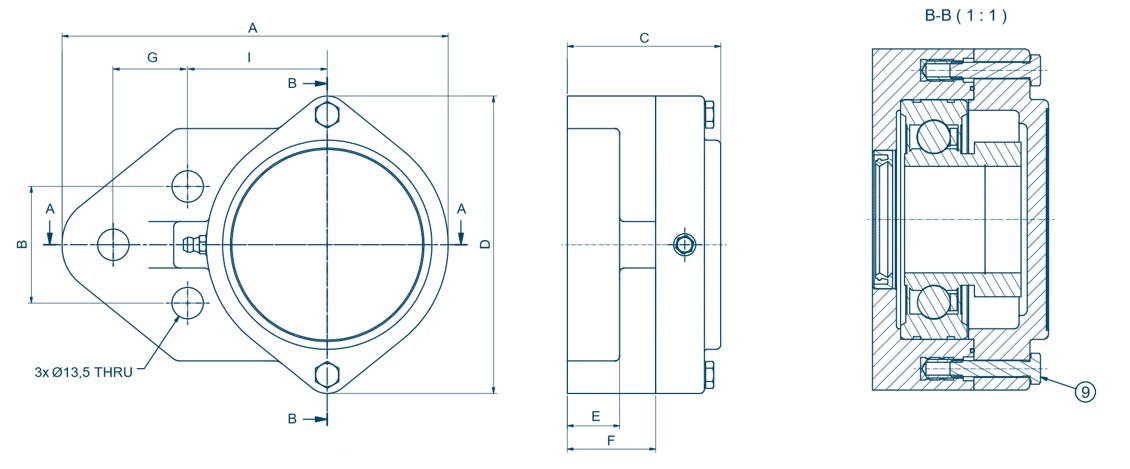

TYPE FBL |
Item no. closed cover |
Item no. open cover |
A |
B |
C |
D |
E |
F |
G |
H |
I |
S |
Weight [kg] |
|
Ø20 mm |
NG20F30 |
NG20F31 |
109,2 |
38,1 |
51 |
93 |
22,5 |
29 |
22,2 |
42,9 |
42,9 |
11,5 |
0,264 |
|
Ø25 mm |
NG25F30 |
NG25F31 |
123,5 |
41,3 |
52 |
100 |
22,5 |
30 |
28,6 |
46 |
46 |
11,5 |
0,316 |
|
Ø30 mm |
NG30F30 |
NG30F31 |
140,5 |
47,6 |
58 |
110 |
22,5 |
34 |
31,8 |
52,4 |
52,4 |
11,5 |
0,437 |
|
Ø35 mm |
NG35F30 |
NG35F31 |
156,5 |
50,2 |
60 |
118 |
22,5 |
33,5 |
31,8 |
60 |
60,3 |
13,5 |
0,509 |
|
Ø40 mm |
NG40F30 |
NG40F31 |
166 |
50,8 |
66 |
128 |
22,5 |
38 |
32 |
60,3 |
60 |
13,5 |
0,639 |
