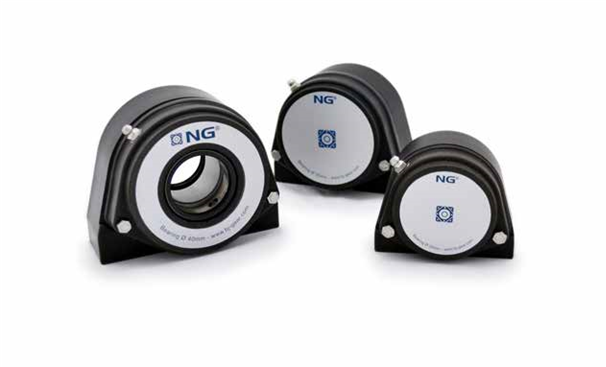

S2 - 2-болтові підшипникові вузли з різьбою
- Ніпель для мастила з нержавіючої сталі для оптимального заповнення харчової мастилом, запобігаючи утворенню конденсату в корпусі підшипника.
- IP66/67
- Фланцевий корпус виконано з чотирма монтажними отворами, розташованими ідентично до інших чавунних фланцевих корпусів на ринку.
- Підшипник не потребує обслуговування.
- Корпус фланця перевірений Данським технологічним інститутом
|

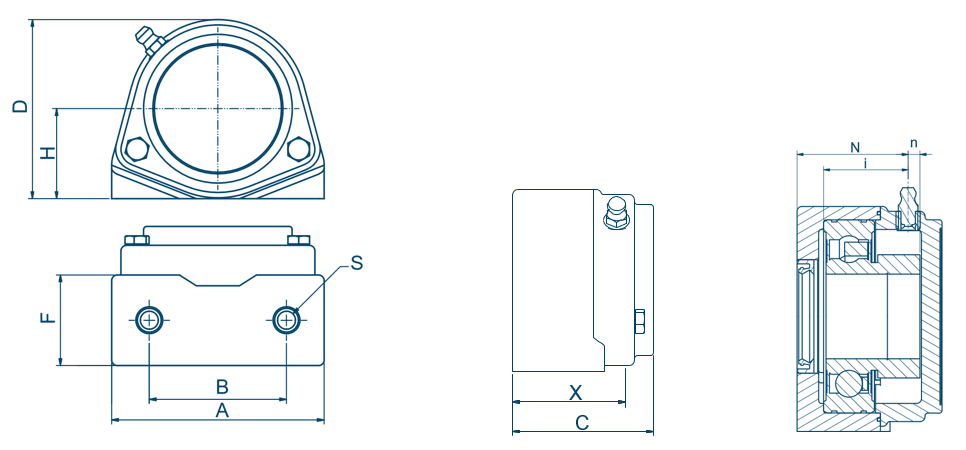

TYPE S2 |
Item no. closed cover |
Item no. open cover |
A |
B |
C |
D |
F |
H |
S |
X |
i |
n |
N |
Weight [kg] |
|
Ø20 mm |
NG20S20 |
NG20S21 |
79 |
50,8 |
52 |
67 |
33,5 |
33,3 |
M8 |
38 |
27 |
4,5 |
31,0 |
0,40 |
|
Ø25 mm |
NG25S20 |
NG25S21 |
87 |
50,8 |
53 |
73 |
34,5 |
36,5 |
M8 |
39 |
28 |
4,0 |
31,5 |
0,50 |
|
Ø30 mm |
NG30S20 |
NG30S21 |
100 |
76,2 |
59 |
85 |
38,5 |
42,9 |
M10 |
45 |
34 |
3,2 |
36,7 |
0,80 |
|
Ø35 mm |
NG35S20 |
NG35S21 |
110 |
82,6 |
60 |
93 |
38,5 |
47,6 |
M12 |
52 |
35 |
4,9 |
46,0 |
0,94 |
|
Ø40 mm |
NG40S20 |
NG40S21 |
122 |
88,9 |
66 |
100 |
42,5 |
49,2 |
M12 |
58 |
40 |
5,2 |
51,0 |
1,30 |
