Електромагнітний клапан серії ASCO™ 316

  1. Home›

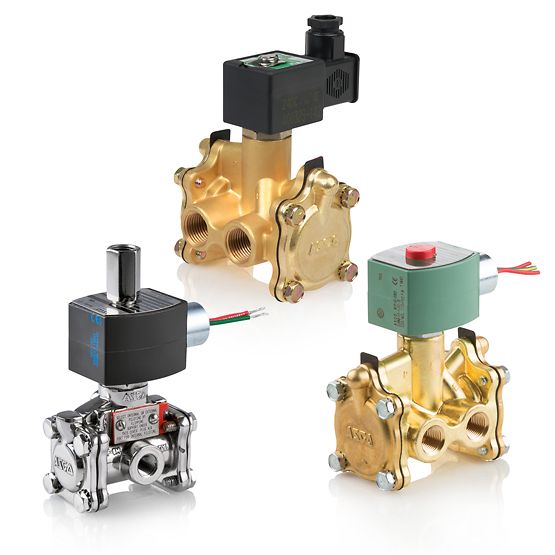

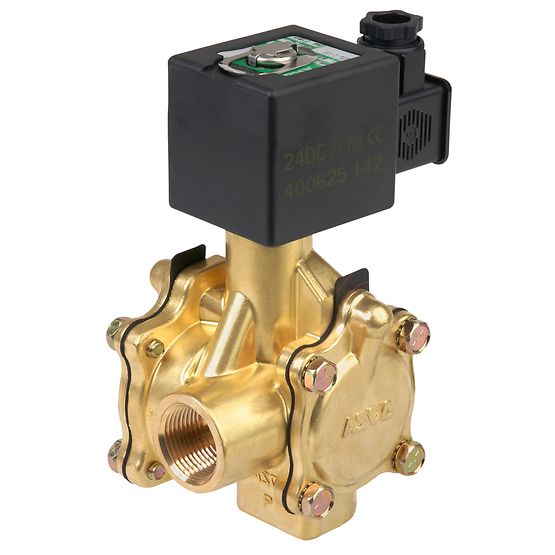

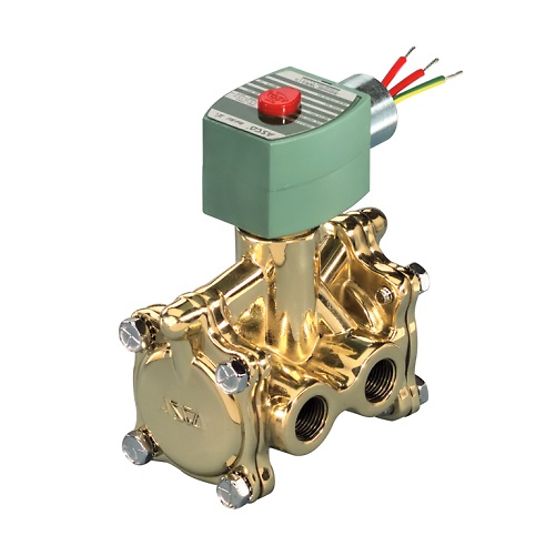

Серія ASCO 316 — це лінійка електромагнітних клапанів загального призначення з високим потоком, які можна використовувати для управління великими приводами та забезпечують швидке закриття великих регулюючих клапанів. Конструкція діафрагми підходить для контролю повітря, інертного газу та рідин. Його пружне сидіння забезпечує щільне закриття.

Технічні характеристики

Привід клапана - Соленоїд - прямої дії
Матеріал корпусу - Латунь
Носій - повітря, інертний газ; вода
Розмір труби / порту - 1/2"; 3/8"; 3/4 дюйма; 1 дюйм
Тип порту - NPTF
Функція: 3-ходовий - 3/2 нормально закритий; 3 ходовий - 3/2 нормально відкритий
Потік - Від 2,0 Cv до 6,0 Cv; Від 6,0 Cv до 14,0 Cv
Напруга - Діапазон напруги AC/DC від 100 до 240; Діапазон напруги постійного струму від 12 до 24; 125 DC зарядка акумулятора; 110 змінного струму; 12 DC; 120 змінного струму; 120 DC; 24 AC; 24 DC; Діапазон напруги AC/DC від 24 до 120; Зарядка батареї 250 DC; 240 - 50; 50/60; 60
Операційне середовище - небезпечний; закритий; Відкритий
Стандарти / Положення - ATEX зона 0-20; Клас I Розділ 1; Клас I Розділ 2; CSA; IEC Ex зона 0-20; SIL; Тип 1; тип 2; тип 3; Тип 3S; Тип 4; Тип 4X; Тип 6; Тип 6П; тип 7; тип 9; УЛ

Особливості

  • Версія з низьким споживанням має формований цільний соленоїд з високоефективним картриджем із електромагнітом і спеціальною котушкою з низькою потужністю. Витримує температуру навколишнього середовища до 175° F (80° C). Призначений для використання в автоматизації управління підприємством для забезпечення сумісності з ПЛК

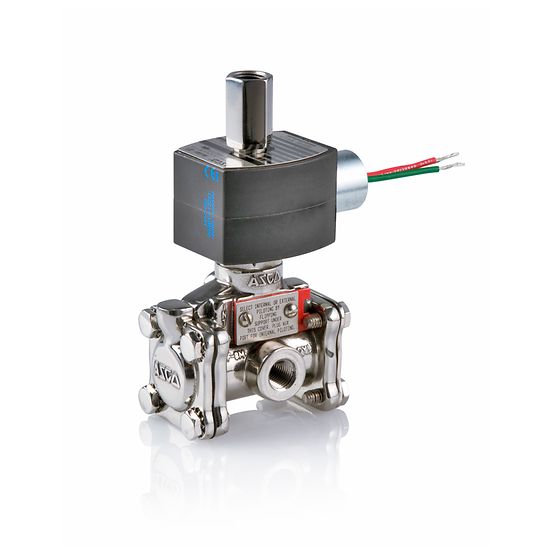

  • Версія нульового мінімального диференціала має латунний корпус для звичайних атмосфер і корпус з нержавіючої сталі для корозійних середовищ
  • Іскробезпечна версія призначена виключно для встановлення в іскробезпечних зонах або зонах NIFW з обмежувальними бар'єрами відповідного розміру
  • У цій серії доступний повний асортимент вибухозахищених корпусів, затверджених у всьому світі

Каталоги

  • Європейський каталог: електромагнітні клапани загального обслуговування, латунь 316 | ASCO

    Англійська 909.5 kb .PDF

  • Європейський каталог: Електромагнітні клапани загального обслуговування High Flow 316 | ASCO

    Англійська 917.4 kb .PDF

  • Європейський каталог: електромагнітні клапани загального обслуговування нульовий мінімум 316 | ASCO

    Англійська 796.1 kb .PDF
