Антивібраційна опора ROSTA V
Антивібраційні кріплення ROSTA типу V є багатоспрямованими амортизаторами, призначеними для сприйняття навантажень від стиснення, розтягу та зсуву, а також комбінованих навантажень. Вони можуть бути встановлені в будь-якому бажаному положенні, а також ідеально підходять для монтажу на стелі та стіні.Завдяки принципу механічної фіксації антивібраційних кріплень типу V неможливо відірвати. Ці елементи не потребують обслуговування, нечутливі до води та бруду та підходять для температур від -40°C до +80°C. Сердечник виготовлений з легкого сплаву, зовнішній корпус і кронштейни зі сталі. Всі елементи пофарбовані.

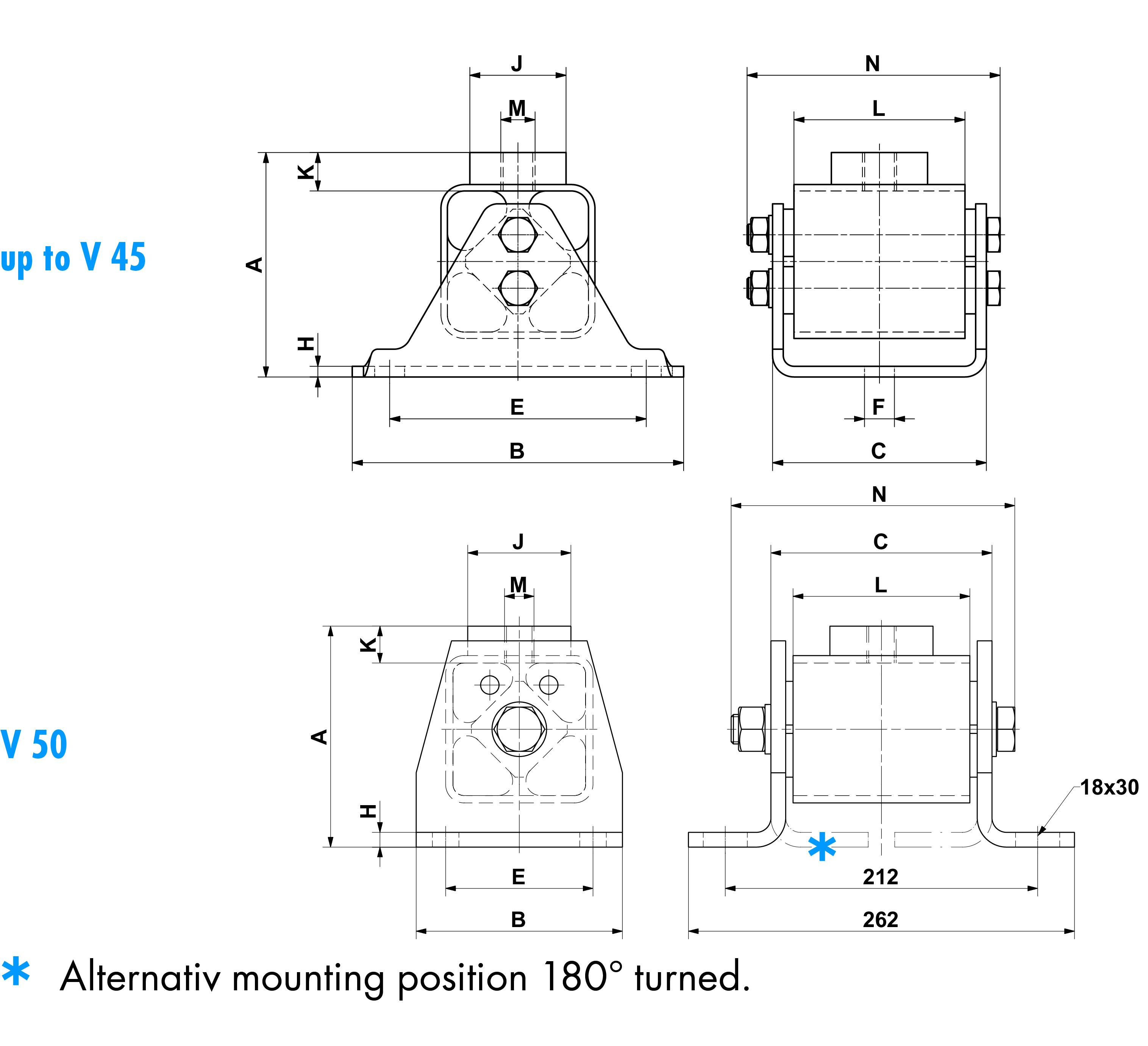

| Art. No. | Type | A | B | C | E | øF | H | øJ | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05 011 001 | V 15 | 49 | 80 | 51 | 55 | 9.5 | 3 | 20 | 10 | 40 | M10 | 59 |
| 05 011 002 | V 18 | 66 | 100 | 62 | 75 | 9.5 | 3.5 | 30 | 13 | 50 | M10 | 74 |
| 05 011 003 | V 27 | 84 | 130 | 73 | 100 | 11.5 | 4 | 40 | 14.5 | 60 | M12 | 85 |
| 05 011 024 | V 38 | 105 | 155 | 100 | 120 | 14 | 5 | 45 | 17.5 | 80 | M16 | 117 |
| 05 011 005 | V 45 | 127 | 190 | 122 | 140 | 18 | 6 | 60 | 22.5 | 100 | M20 | 143 |
| 05 011 006 | V 50 | 150 | 140 | 150 | 100 | - | 10 | 70 | 25 | 120 | M20 | 193 |
| Art. No. | Type | Load capacity G [N] | Natural frequency Gmin. – Gmax. [Hz] |
Weight (kg) |
|---|---|---|---|---|
| 05 011 001 | V 15 | 300 - 800 | 30 - 23 | 0.3 |
| 05 011 002 | V 18 | 600 - 1600 | 25 - 15 | 0.7 |
| 05 011 003 | V 27 | 1300 - 3000 | 28 - 20 | 1.3 |
| 05 011 024 | V 38 | 2600 - 5000 | 14 - 12 | 2.7 |
| 05 011 005 | V 45 | 4500 - 8000 | 15 - 12 | 4.6 |
| 05 011 006 | V 50 | 6000 - 12000 | 12 - 10 | 7.5 |
